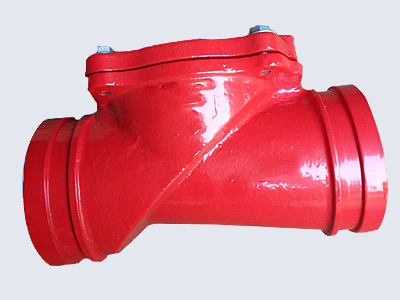

溝槽橡膠瓣止回閥

溝槽橡膠瓣止回閥（鑄鐵溝槽式止回閥，溝槽立式橡膠瓣止回閥），溝槽橡膠瓣止回閥安裝快速,簡易,安全,可靠,不受安裝場地限制,便于管道與閥門的維修保養,有隔振隔音與相應的角度范圍內有克服管道連接不同軸而產生仿差,解決溫差所產生熱脹冷縮等優點。

產地：河北省>滄州

供應商：泊頭市志高閥門制造有限公司

訂購服務熱線：

0317-8336307 15733708887 13292769766

溝槽橡膠瓣止回閥詳細產品介紹

溝槽橡膠瓣止回閥的零部件設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。閥門中的橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，H84X橡膠瓣止回閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。

溝槽橡膠瓣止回閥主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。此閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。溝槽橡膠瓣止回閥的封圈采用傾斜設計,關閉時間短,可減小水錘壓力。閥瓣采用于腈耐油橡膠與鋼板經高溫壓制而成,耐沖刷,密封性能好。

溝槽橡膠瓣止回閥具有安裝快速,簡易,安全,可靠,不受安裝場地限制,便于管道與閥門的維修保養,有隔振隔音與相應的角度范圍內有克服管道連接不同軸而產生仿差,解決溫差所產生熱脹冷縮等優點。廣泛應用于輸送流體管道的給排水,消防,空調,燃氣,石油,化工,水處理,市政,造船等管道工程作為控制流體作用。

溝槽橡膠瓣止回閥H84X-16Q主要技術參數

公稱壓力		1.OMPa	1.6MPa	2.5MPa
試驗壓力	殼體強度	1.5MPa	2.4MPa	3.75MPa
	密封性能	1.1MPa	1.76MPa	2.75MPa
閥體材質		灰鑄鐵HT200,球墨鑄鐵QT450
密封面材質		乙腈橡膠
工作溫度		≤80℃

溝槽橡膠瓣止回閥H84X-16Q主要零件材料

產品類型	材質
產品類型	閥體	閥蓋	閥板
灰鑄鐵	HT200	HT200	整體包膠
球墨鑄鐵	QT450	QT450	整體包膠

溝槽橡膠瓣止回閥H84X-16Q主要外形尺寸

公稱通徑	L	H	D	A1	B1	C
DN50	210	130	57/60	14.5	9.5	2.2
DN65	220	145	76	14.5	9.5	2.2
DN80	238	150	89	14.5	9.5	2.2
DN98	287	175	108/114	16	9.5	2.2
DN125	303	205	133/140	16	9.5	2.2
DN150	332	225	159/165/168	16	9.5	2.2
DN200	400	300	219	19	13	2.5
DN250			273	19	13	2.5
DN300			325	19	13	3.3
DN350	/	/	377	25	13	3.3
DN400	/	/	426	25	13	5.5
DN450	/	/	480	25	13	5.5
DN500	/	/	530	25	13	5.5
DN600	/	/	630	25	13	5.5
